Виды стопорных колец

Какими бывают стопорные кольца?

Несмотря на всю свою тривиальность, стопорные кольца подразделяются на несколько типов, и для выбора правильного изделия необходимо точно знать, как и для чего они применяются. Итак, они отличаются друг от друга следующими характеристиками:

• По способу крепления на валу. Здесь все очевидно: внешние кольца устанавливаются снаружи вала, а внутренние - монтируются в отверстие. К примеру, предлагаемые нашей компанией стопорные кольца DIN 471 являются внешними, а кольца DIN 472 – внутренними. Следует знать, что для внешних колец указывается внутренний диаметр, а для внутренних – наружный. При этом реальные размеры изделия обычно чуть больше табличных, так как учитывается размер паза или канавки, в которую устанавливается кольцо.

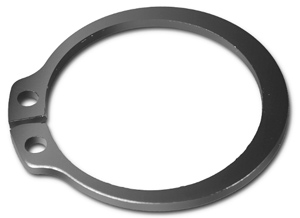

• По форме сопряжения с пазом. Концентрические кольца имеют одинаковую ширину во всех своих точках, поэтому центр внутренней окружности совпадает с центром внешней. У эксцентрических колец эти центры при сжатии смещаются относительно друг друга за счет небольшого сужения кольца. Отличить концентрическое кольцо от эксцентрического просто: у последнего есть «ушки». Например, стопорные кольца DIN 471 и 472 относятся к эксцентрическим.
• По форме сечения. Кольца с круглым сечением производятся из проволоки, а вот если сечение прямоугольное (плоское), значит, кольцо было сделано из стальной ленты или листа.
• По марке стали. Для изготовления стопорных колец используются разные пружинные стали - углеродистые или нержавеющие. Иногда материалом может служить бериллиевая медь. Компания STAMO производит свою продукцию из пружинной стали марок EN 10270-1-SH и СК 67 и нержавеющей стали марки EN 10270-3-1.4310.
• По особенностям покрытия. Для предотвращения коррозии и продления срока службы стопорных колец их часто подвергают дополнительной обработке. Обычно это химическое оксидирование, однако существуют варианты с покрытием кадмием, цинком, фосфатом.
• По стандарту. Если точно известно, какой стандарт изделия необходим, выбор упрощается. При этом следует знать, что могут использоваться разные системы стандартизации. Так, кольца DIN 471 соответствуют российскому ГОСТу 13942-86, а стопорные кольца DIN 472 – ГОСТу 13943-86.

Стопорные кольца разных видов в каталоге STAMO

Компания STAMO производит и реализует стопорные кольца с различными характеристиками. В нашем каталоге представлены как кольца, изготовленные в соответствии с отечественным ГОСТом, так и стопорные кольца DIN 471 и 472. Среди изделий есть внешние и внутренние, эксцентрические и концентрические кольца разных размеров, определиться с которыми помогут подробные таблицы. Изготовленные из качественной стали, кольца STAMO способны вынести большие нагрузки, став надежным и долговечным крепежным элементом.
